烘炉窑无线测温传输方式

编辑:热电偶厂家日期:2019-12-29 00:00所属栏目:资讯 人已围观站内编号:1136

简介:在干燥行业,制药公司采用回转炉、焙烧炉进行温度加热。 使用环境复杂,温度变化范围广,常伴有压力。 设置环境也具有布线不便、电源供给不便等特点。 安易科技公司采用由热电...(热电偶型号报价厂家为您整理)

在干燥行业,制药公司采用回转炉、焙烧炉进行温度加热。 使用环境复杂,温度变化范围广,常伴有压力。 设置环境也具有布线不便、电源供给不便等特点。 安易科技公司采用由热电偶和无线温度报头组成的无线温度变送器,用热电偶测量窑内温度、电池供电、无线通信等优点,支持回转窑的严酷状况特点。

无线温度变送器通常与接收终端、通信串行、电子计算机等组合使用,将信号直接传送给上位机或无线仪表等。 该产品解决了现场布线成本,解决了客户设置复杂环境的影响。 一般来说,多使用串联型变送器,如下所示

烘炉窑无线测温传输方式

通信方式:

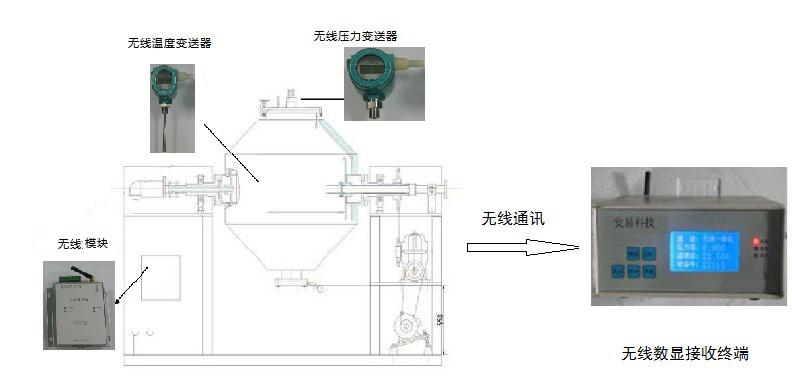

干燥行业和制药公司使用的回转炉,一般来说除了测温以外,压力也有可能传递。 根据现场使用的测量数据,除温度变送器外,还可设置无线压力变送器。 现以回转炉的无线测温、无线加载方式为例。 现场通信如下图所示

烘炉窑无线测温传输方式

现场的旋转炉中设置了无线温度变送器和无线压力变送器等。

罐体:无线温度变送器、无线压力变送器安装在罐体上,温度传感器、压力传感器在收集罐体内的温度、压力后,直接在数据处理板电路中处理,处理后通过无线变送电路通过天线无线发送信号。

控制箱:无线接收旋转体4-20mA信号模块直接经由35mm的导轨设置在控制箱内,接收模块在接收到无线信号后,将无线信号变换为4-20mA信号进行输出,将输出的4-20mA信号通过直接连接线与PLC连接,通过PLC进行连接

罐体上的无线温度变送器、无线压力变送器与控制箱内接收模块的收发一一对应。

无线数字显示终端设置在值班室,值班室实时查看旋转炉的温度和压力。 (使用选项)

温度变送器安装

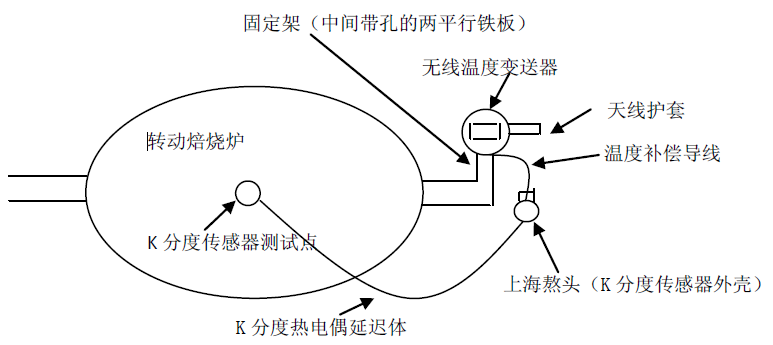

由于炉内部的测定温度高,炉壳表面的温度也高,但温度变送器仪表的使用环境温度为- 40℃~ + 85℃,为了不影响仪表的正常使用,分别设置无线温度变送器设备,将变送器安装在罐体的一端,远离高温环境,在工作范围(-40℃~ + 85℃)内正常使用变送器。 变送器的安装采用支架式固定安装,变送器本身带支架,现场炉体焊接支架即可。 具体安装示意图如下

烘炉窑无线测温传输方式

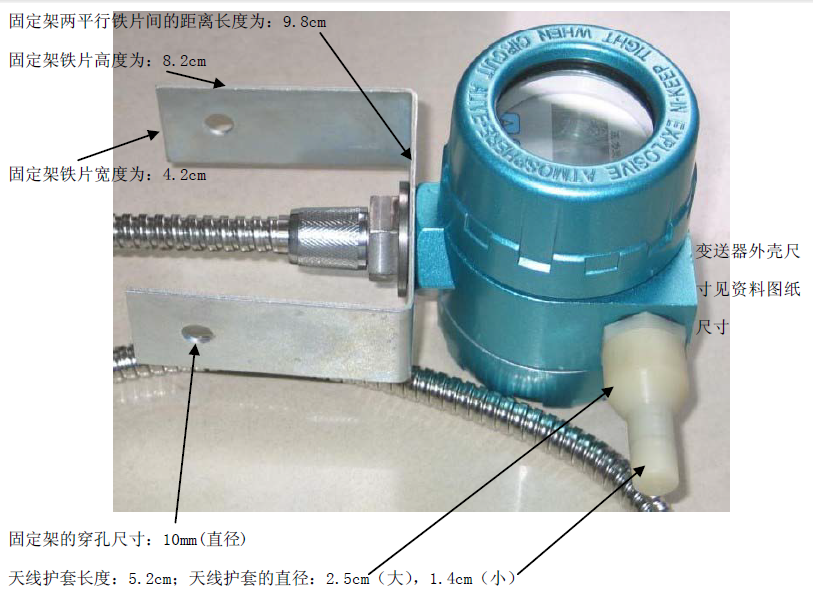

(1)无线温度变送器连接固定安装的形状和尺寸

烘炉窑无线测温传输方式

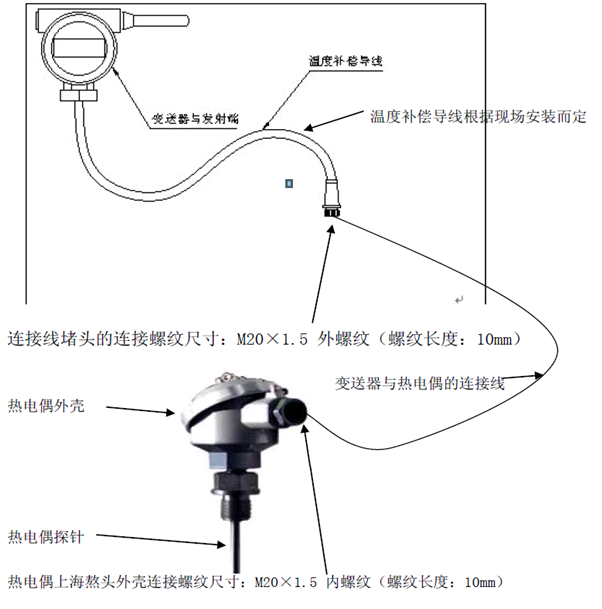

无线温度变送器和k尺度热电偶传感器的连接形状和尺寸:在k尺度热电偶传感器的连接端追加上海的杯型外壳,拧开外壳后将从无线温度变送器引出的温度补偿导线直接连接到热电偶的连接端子上,紧固外壳盖即可。 您可以参照以下实物图创建。 照片如下:

烘炉窑无线测温传输方式

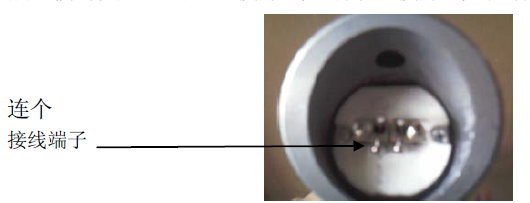

热电偶与变送器之间的连接方式:端子连接方式,具体示意图如下

烘炉窑无线测温传输方式

注:连接端子及k尺度热电偶传感器与外壳连接。

无线温度变送器可选择的传感器如下所示

仪表信号

传感器类型

测量范围oC

误差oC

备注

AE520-TC

PT100

-200oC~600oC

0.5oC

铂测温电阻体

AE520-TC

k型热电偶

-200oC~1300oC

±; 二氧化碳

因科内尔

s型热电偶

0oC~1800oC

±; 二氧化碳

铂铑10-铂

b型热电偶

400oC~2000oC

±; 二氧化碳

铂铑30-铂铑6

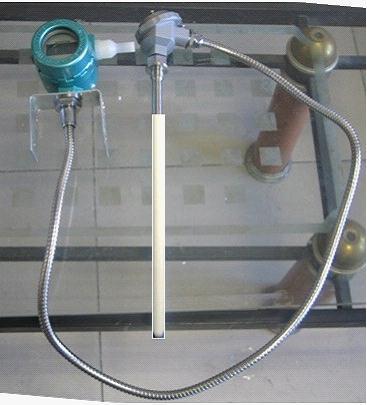

温度变送器的图像如下所示

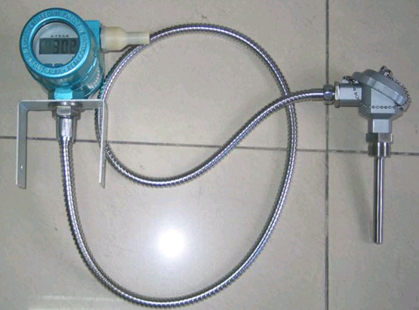

烘炉窑无线测温传输方式烘炉窑无线测温传输方式
