新产品XP1503E热电偶温度变化隔离器

编辑:热电偶厂家日期:2019-12-29 00:00所属栏目:资讯 人已围观站内编号:1461

简介:新产品XP1503E热电偶温度变化隔离器,XP1503E热电偶温度变化隔离器 功能 接收现场k、s、e、b、r、t、j、n等热电偶传感器的输出信号,经过绝缘线性化处理,转换为与温度呈线性...(热电偶型号报价厂家为您整理)

新产品XP1503E热电偶温度变化隔离器,XP1503E热电偶温度变化隔离器

功能

接收现场k、s、e、b、r、t、j、n等热电偶传感器的输出信号,经过绝缘线性化处理,转换为与温度呈线性关系的电压或电流信号输出。 选购件1输入1输出、1输入2输出。 可以在线设置索引号和温度范围。

型号规格



输入一个代码

输入两个代码

输出1代码

输出2代码

XP1503E-

1:K型热电偶

0 :无输入2

2:0~5VDC

2:0~5VDC

2:S型热电偶



3:1~5VDC

3:1~5VDC

3:E型热电偶



B:0~20mADC

B:0~20mADC

4:B型热电偶



C:4~20mADC

C:4~20mADC

5:R型热电偶



g :其他信号

g :其他信号

6:T型热电偶





0 :无输出2

7:J型热电偶





8:N型热电偶







g :其他热电偶







技术指标

工作电源: 24VDC±; 10%

功耗: ≤ 1.0W(1输入1输出)

≤ 1.5W(1输入2输出)

输入信号: k、s、e、b、r、t、j

冷端补偿:0~50度,误差±; 1℃

输出信号:直流电压或电流信号

输出负载:电流输出,0~350Ω

电压输出、≥ 10kΩ

转换精度: ±; 0.2%F.S(△V>; 10mV )

±; 0.4%F.S(10mV≥ △V≥ 5毫伏)

温度漂移: ±; 100ppm/℃

绝缘强度:输入输出、≥ 2000 vac ( 1分钟)

输入/电源,≥ 2000 vac ( 1分钟)

输出/电源、≥ 1000VAC(1min )

绝缘电阻:输入输出/电源、≥ 100米& omega; ( 500VDC )

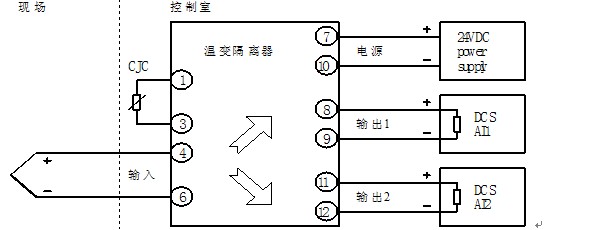

应用布线图

新产品XP1503E热电偶温度变化隔离器

备注:隔离器与热电偶之间的接线必须使用相同类型的补偿导线。 不使用的话测量误差会变大。

CJC用于热电偶的冷补偿,固定在专用的连接端子上。

1入1出型,11,12脚悬空。
