s、r、k、n、e、j、t的热电偶专用补偿导线行业标准

编辑:热电偶厂家日期:2019-12-29 00:00所属栏目:资讯 人已围观站内编号:1826

简介:我组是全国zui的补偿导线和补偿电缆的生产基地之一,专业配套了我公司生产的热电偶( s、r、k、n、e、j和t )。 补偿导线采用国家检测标准: GB/T4989-94和JB/T7495-94。 补偿导线分为高温补偿...(热电偶型号报价厂家为您整理)

我组是全国zui的补偿导线和补偿电缆的生产基地之一,专业配套了我公司生产的热电偶( s、r、k、n、e、j和t )。 补偿导线采用国家检测标准: GB/T4989-94和JB/T7495-94。 补偿导线分为高温补偿导线和低温补偿导线,即耐久型和一般型,耐久温度范围为200℃和260℃种,一般用: 70℃和105℃种。 补偿导线的绝缘层和护套为聚氯乙烯,一般用补偿导线的绝缘层表面应平坦,颜色均匀,无机械损伤。 以无碱玻璃丝及聚四氟乙烯为主体材料。 对于其他材料,只要能满足本标准的技术要求,也可以采用。

s、r、k、n、e、j、t的热电偶专用补偿导线行业标准

一般用补偿导线:一般用补偿导线绝缘层厚度的容许公差为公称厚度的负10%,zui薄层的厚度必须从公称值的90%减去0.1mm。 耐热用补偿导线的绝缘层厚度的允许偏差不能超过公称厚度的负20%,zui薄膜的厚度必须从公称值的90%减少0.1mm以上。 绝缘线芯的外径可以部分扩大,但粗处的外径不得超过zui的大外径值。 以聚氯乙烯或聚四氟乙烯为护套时,其护套必须紧密包裹在芯的绝缘层中,绝缘层与护套之间不粘连,表面平坦,颜色均匀。 保温材料的厚度允许偏差为公称值的负20%,而zui薄的部分必须大于或等于公称值的80%。 用玻璃丝编织的护套,织物密度必须在90%以上。 屏蔽补偿导线:织造密度在80%以上,断线部连接后,必须整齐修整的复合铝(铜)胶带紧贴绝缘层,不易脱落,屏蔽层的厚度应在0.8mm以上。

耐热用补偿导线:耐热用补偿导线为220±; 在5℃下经过24小时耐热性能试验后,立即将试样用直径5倍的圆柱体进行180°; 然后,选择a .表面无裂纹b .线芯之间和线芯与屏蔽层间每米的绝缘电阻值必须在25M&Omega以上。

防潮性能:耐热用补偿导线应耐环境温度40±,相对湿度95±; 经过3%、24h防湿性能试验后,选择线芯之间和线芯与屏蔽层间的绝缘电阻值不应在每米25M&Omega以下。

低温卷绕性能:一般补偿导线经过-20℃的低温卷绕试验后,必须目视观察试验棒上卷绕的试料绝缘层无龟裂。

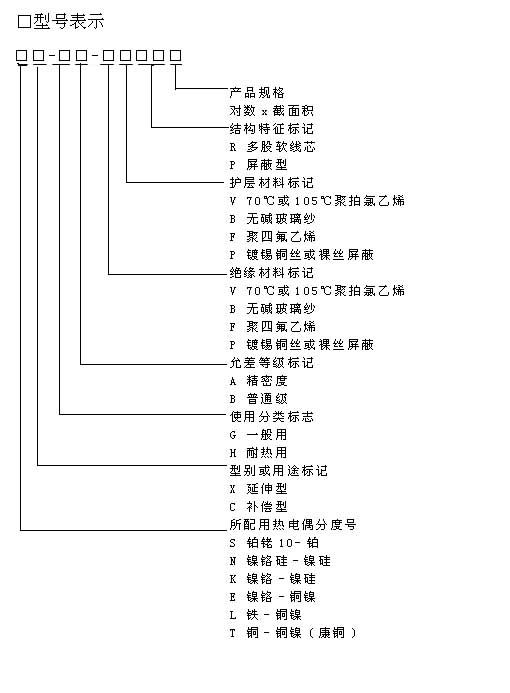

补偿代码格式选择:

KX、KC、TX、JX、EX、SC、KC型

型号

热电偶索引编号

配用热电偶

补偿导线合金线

绝缘层着色正极负极BC B铂铑30-铂铑6铜铜红灰scss铂铑10-铂SPC (铜) SNC (铜镍0.6 )红绿RC R铂铑13-铂RPC (铜) RNC (铜镍0.6 ) 红绿KCA K镍铬合金KPCA (铁) KNCA ( (铜镍22 )红兰k) CB KPCB (铜) KNCB (铜镍40 )红兰KX KPX (镍铬10) KNX (镍硅3 ) 红黑NC镍硅NPC (铁) NNC (铜镍18 )红灰NX NPX (镍14硅) NNX (镍硅4 )红灰EX E镍硅-铜镍EPX (镍10 ) ENX (铜镍45 )红棕色JX J铁-铜镍JPX (铁) JNX (铜镍45 )红紫TX T铜-铜镍TPX (铜) TNX (铜镍45 )红白WC3/ 25 WRe3-WRe25钨铼3-钨铼25 WPC3/25 WNC3/ 25红黄WC5/26 WRe5-WRe26钨铼5-钨铼26 WPC5/26 WNC5/ 26红橙型

热电偶索引编号

配用热电偶

补偿导线合金线

绝缘层着色正极负极BC B铂铑30-铂铑6铜铜红灰scss铂铑10-铂SPC (铜) SNC (铜镍0.6 )红绿RC R铂铑13-铂RPC (铜) RNC (铜镍0.6 ) 红绿KCA K镍铬合金KPCA (铁) KNCA ( (铜镍22 )红兰k) CB KPCB (铜) KNCB (铜镍40 )红兰KX KPX (镍铬10) KNX (镍硅3 ) 红黑NC镍硅NPC (铁) NNC (铜镍18 )红灰NX NPX (镍14硅) NNX (镍硅4 )红灰EX E镍硅-铜镍EPX (镍10 ) ENX (铜镍45 )红棕色JX J铁-铜镍JPX (铁) JNX (铜镍45 )红紫TX T铜-铜镍TPX (铜) TNX (铜镍45 )红白WC3/ 25 WRe3-WRe25钨铼3-钨铼25 WPC3/25 WNC3/ 25红黄WC5/26 WRe5-WRe26钨铼5-钨铼26 WPC5/26 WNC5/ 26红橙型

热电偶索引编号

配用热电偶

补偿导线合金线

绝缘层着色正极负极BC B铂铑30-铂铑6铜铜红灰scss铂铑10-铂SPC (铜) SNC (铜镍0.6 )红绿RC R铂铑13-铂RPC (铜) RNC (铜镍0.6 ) 红绿KCA K镍铬合金KPCA (铁) KNCA ( (铜镍22 )红兰k) CB KPCB (铜) KNCB (铜镍40 )红兰KX KPX (镍铬10) KNX (镍硅3 ) 红黑NC镍硅NPC (铁) NNC (铜镍18 )红灰NX NPX (镍14硅) NNX (镍硅4 )红灰EX E镍硅-铜镍EPX (镍10 ) ENX (铜镍45 )红棕色JX J铁-铜镍JPX (铁) JNX (铜镍45 )红紫TX T铜-铜镍TPX (铜) TNX (铜镍45 )红白WC3/ 25 WRe3-WRe25钨铼3-钨铼25 WPC3/25 WNC3/ 25红黄WC5/26 WRe5-WRe26钨铼5-钨铼26 WPC5/26 WNC5/26红橙s、r、k、n、e、j、t的热电偶专用补偿导线行业标准
