热套式热电偶/可拆卸式热电偶

2019-12-28 17:11更多热电偶型号 人已围观 站内编号:256

简介新结构类型快速拆卸热电偶(热套式热电偶)由铠装热电偶和热电偶组成保护管热电偶套管,可轻松提取温度测量热电偶组件,用于检测、维护和更换。没有必要拆下热电偶保护管并影响正...

 新结构类型快速拆卸热电偶(热套式热电偶)由铠装热电偶和热电偶组成保护管热电偶套管,可轻松提取温度测量热电偶组件,用于检测、维护和更换。没有必要拆下热电偶保护管并影响正常生产。  热套式热电偶标准化尺寸允许客户准确订购备件  热套式热电偶结构通常用于进口热电偶。

 热套式热电偶/可拆卸式热电偶
快速拆卸式热电偶(热套式热电偶)型号
 WRKG②-③④⑤/⑥⑦⑧-⑨/⑩/⑪/⑫/⑬/⑭


拆卸式热电偶(热套式热电偶)选型代码2

拆卸式热电偶(热套式热电偶)选型代码3

拆卸式热电偶(热套式热电偶)选型代码4
热套式热电偶型号中的代码说明:
代码③的“接线方式”是指铠装热电偶冷端接线盒处的接线方式
拆卸式热电偶(热套式热电偶)接线方式
代码⑤的“安装固定装置”是指铠装热电偶芯与热电偶外保护管连接处的安装固定方式
拆卸式热电偶(热套式热电偶)安装固定装置
代码⑥的“保护管过程连接”是热电偶外保护管与测温设备连接处的过程连接
拆卸式热电偶(热套式热电偶)过程连接
选型代码⑬“过程连接”是对选型代码⑥“保护管过程连接”的补充;选型代码⑭“接线盒防爆等级”是对选型代码③“接线方式”的补充


选型举例

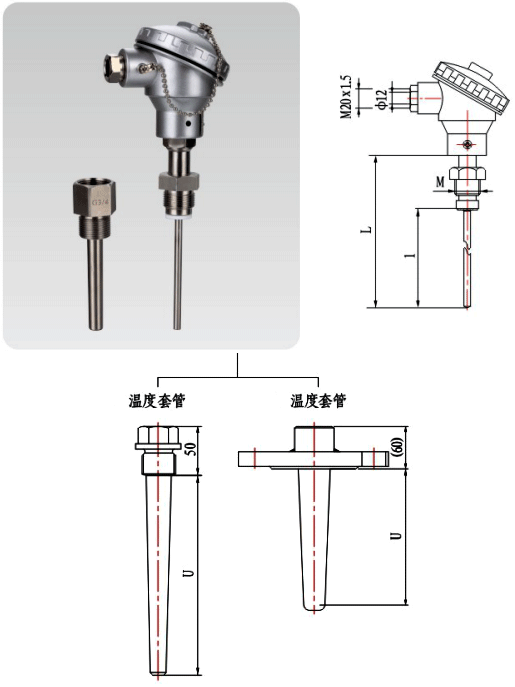

◆型号为WR①KG-31HK/⑥⑦⑧-⑨/⑩/⑪/⑫/⑬/⑭的接线盒活动卡套螺纹式铠装热电偶可以与不同温度计保护套管组合成如下图所示的热套式热电偶:
WR①KG②-31HK热套式热电偶
这种组合有一个不足之处:铠偶强度不足,在振动环境中可拆卸式热电偶(热套式热电偶)容易在接线盒与保护管连接部位断裂
◆ 型号为WR①KG-51N/⑥⑦⑧-⑨/⑩/⑪/⑫/⑬/⑭的带补强管固定螺栓式铠装热电偶可以与不同温度计保护套管组合成如下图所示的热套式热电偶:
WR①KG②-51HK热套式热电偶
◆型号为WR①KG-51U/⑥⑦⑧-⑨/⑩/⑪/⑫/⑬/⑭的弹簧压着补强管带活络接头铠装热电偶可以与不同温度计保护套管组合成如下图所示的热套式热电偶:
WR①KG②-51U热套式热电偶
◆型号为WR①KG-31S/⑥⑦⑧-⑨/⑩/⑪/⑫/⑬/⑭的带补强管式热电偶可以与活动卡套螺纹、固定卡套螺纹和固定卡套法兰组合成如下图所示的铠装热电偶:
WR①KG②-31S铠装热电偶
◆型号为WR①KG-31G/⑥⑦⑧-⑨/⑩/⑪/⑫/⑬/⑭的带补强管可动螺栓式铠装热电偶可以与不同保护套管组合成如下图所示的热套式热电偶:

◆型号为WR①KG-61/1⑦⑧-⑨/⑩/⑪/⑫/⑬/⑭的插件式铠装热电偶可以与卡套螺纹和卡套法兰组合成如下图所示的不同安装方式的铠装热电偶:

◆型号为WRKG-91/⑧-⑨/⑩/⑪/⑫/⑬/⑭的带补偿导线式铠装热电偶可以与卡套螺纹和卡套法兰组合成如下图所示的不同用途铠装热电偶:

京仪是快速拆卸式热电偶(热套式热电偶)专业生产厂家,在本产品页面您可咨询快速拆卸式热电偶(热套式热电偶)价格和选型。
