组装热电偶WRN

组装热电偶WRN

1 .组装热电偶的应用

通常与显示仪表、记录仪表、电子计算等组合使用。 直接测定各种生产过程中0°C~1300°C范围内的液体、蒸汽和气体介质及固体表面温度。

2 .组装热电偶的特点

组装简单，更换方便

冲压弹簧式温感元件防振性能好

测温范围广

机械强度高，耐压性能好

3 .组装热电偶的工作原理

安装热电偶的电极由两根不同的导体材质构成。 测量端和基准端存在温度差时，会产生热电势，作业机显示与热电势相应的温度值。

4 .组装热电偶的主要技术参数

产品执行标准

IEC584

IEC1515

GB/T16839-1997

JB/T5582-91战斗机

5 .安装热电偶的常温绝缘电阻

热电偶的环境温度为20±； 15°C，相对湿度80%以下，试验电压500±； 50V (直流)电极与外套管间绝缘电阻>； 1000Ω.m。

6 .组装热电偶的测量范围和容许公差

型号索引编号允许等级III允许值测温范围°C允许值测温范围°C

WRNK±； 1.5°C-40~+375±； 2.5°C-40~+333±； 0.004 LTL 375到1000 & plus Mn； 0.0075 LTL 333到1200

WRMN±； 1.5°C-40~+375±； 2.5°C-40~+333±； 0.004 LTL 375到1000 & plus Mn； 0.0075 LTL 333到1200 wree & plus Mn； 1.5°C-40~+375±； 1.5°C-40~+333±； 0.004 LTL 375至800 & plus Mn； 0.004 LTL 333到900 wrfj & plus Mn； 1.5°C-40~+375±； 1.5°C-40~+333±； 0.004 LTL 375到750 & plus Mn； 0.004 LTL 333到750 wrct & plus Mn； 1.5°C-40~+125±； 1°C-40~+133±； 0.004 LTL 125至350 & plus Mn； 0.0075ltl133~3507、组装热电偶端子箱的型号

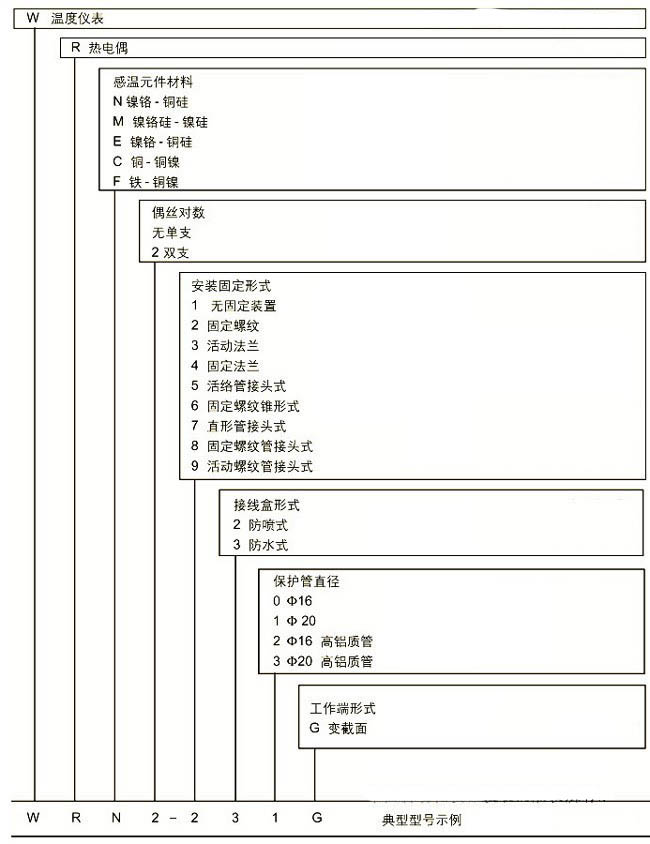

8 .安装热电偶型号命名方法
